MR-VESA17の取り付け条件｜VESA75/100・耐荷重5kg・ボルト選び

VESA75×75／100×100mm・M4穴と、スタンドの干渉を確認

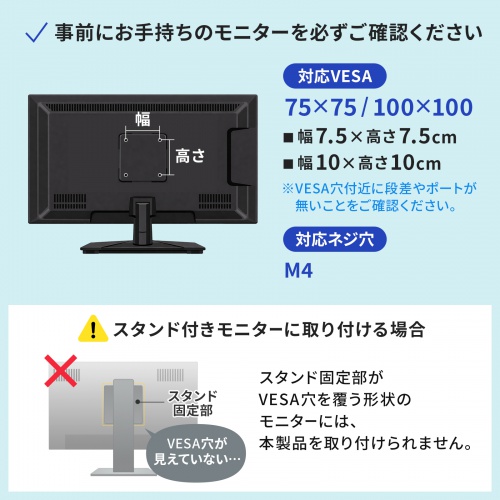

対応するVESA穴の間隔は75×75mm、100×100mmで、ネジ穴はM4です。モニター背面の穴間隔とネジ仕様を確認します。画面サイズが同じ、背面が平らというだけでは取り付け可能とは判断できません。

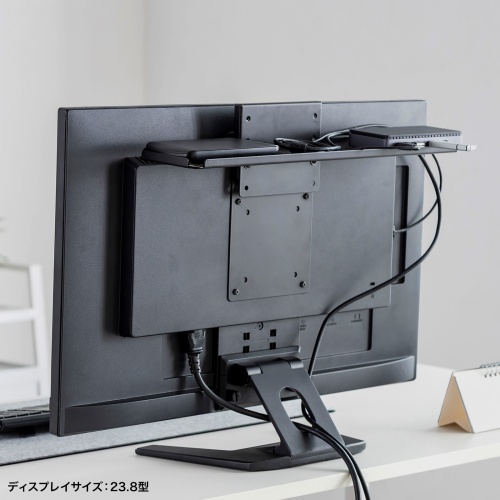

メーカーの事前確認図は、VESA穴付近に段差やポートがないか確認するよう案内しています。また、標準スタンドの固定部がVESA穴を覆う形のモニターには取り付けできないと明記しています。スタンド付きのまま使う場合、背面のVESA穴が見えて利用できるかを先に確認してください。

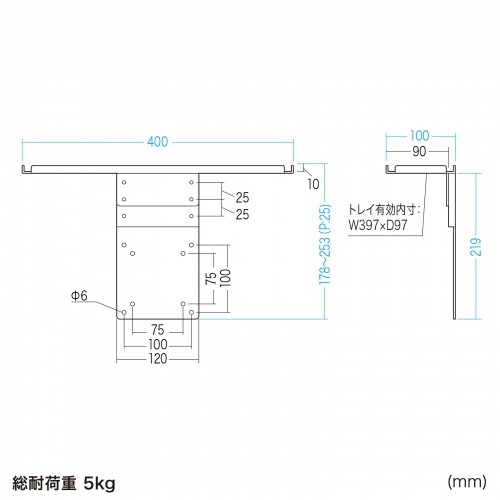

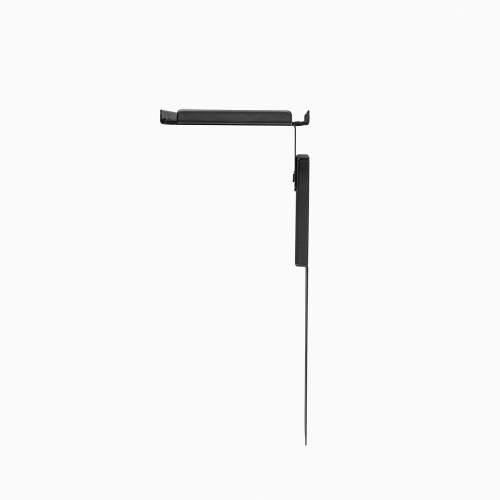

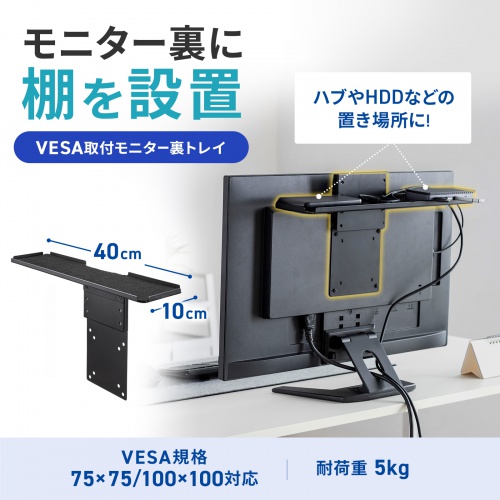

外寸は幅400×奥行100×高さ178～253mmです。モニター背面から壁までの空間、ケーブルの出口、画面を動かしたときのアームとの位置関係も見ます。有効内寸397×97mmは収納面の寸法で、背面に必要な空間全体を示す値ではありません。

ツグ 質問

VESA100×100なら、スタンド付きモニターには必ず付けられますか？

ポート 回答

穴間隔に加えて、スタンドが穴を隠していないか確認します。メーカーはスタンド固定部がVESA穴を覆うモニターには取り付けできないとしています。

アーム併用は画面・トレイ654g・収納物の合計を確認

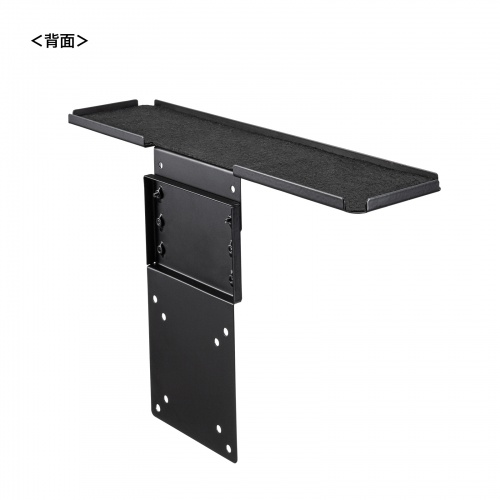

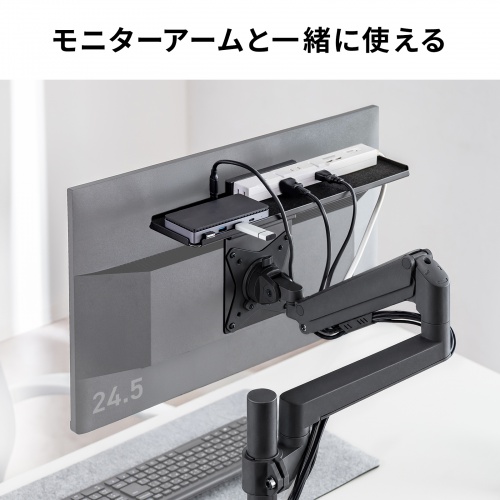

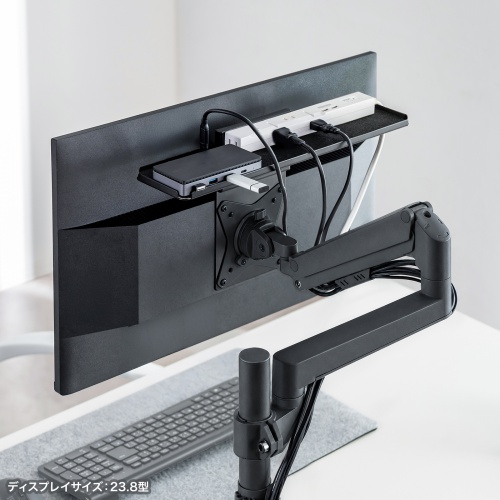

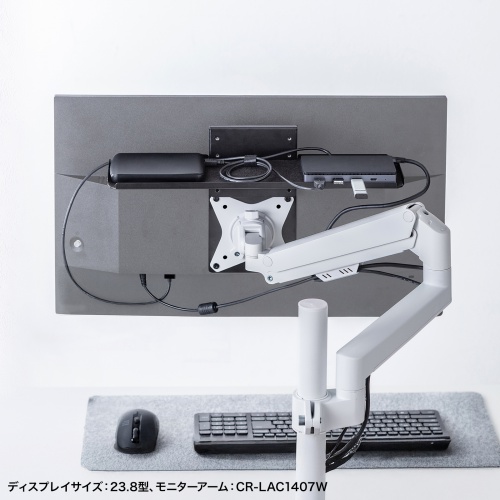

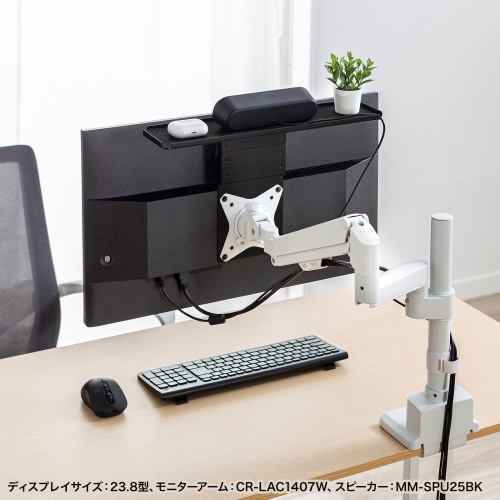

モニターアームを使う場合は、本品のプレートとアームのブラケットをVESA穴へ重ねて固定する構成です。アームが付いていても使えるという特徴ですが、すべてのブラケット形状・荷重条件・可動範囲に対応するという意味ではありません。

トレイに載せる物の上限5kgと、アーム側が支えられる重さは別の条件です。アームへ掛かる重さには、モニター本体、本品654g、収納物が加わります。例えば画面4kg、収納物1kgと仮定すると合計は5.654kgです。これは加算例で、特定のアームとの適合を検証した数値ではありません。

アーム側の許容重量に収まるかに加え、背面へ荷物を置いた状態での使用条件もアームメーカーの案内と照合します。トレイや荷物がアームの関節、机、壁へ当たらないかも確認してください。当サイトでは荷重を掛けた可動範囲や安定性を実測していません。

上側・下側の2方向、25mmピッチの4段階で位置を選ぶ

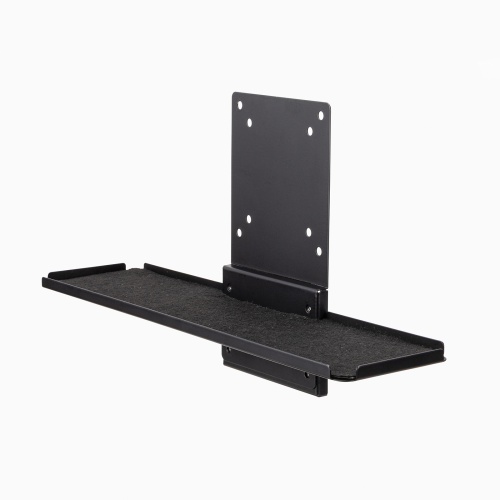

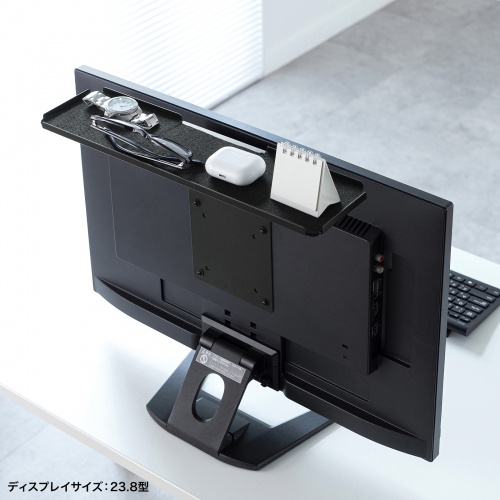

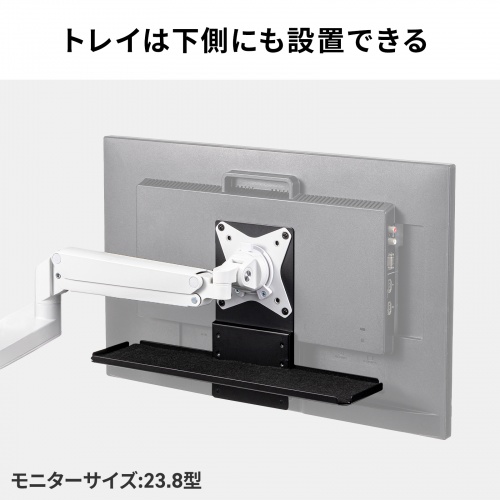

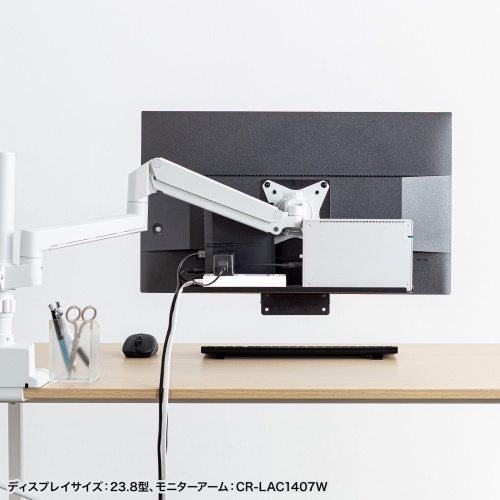

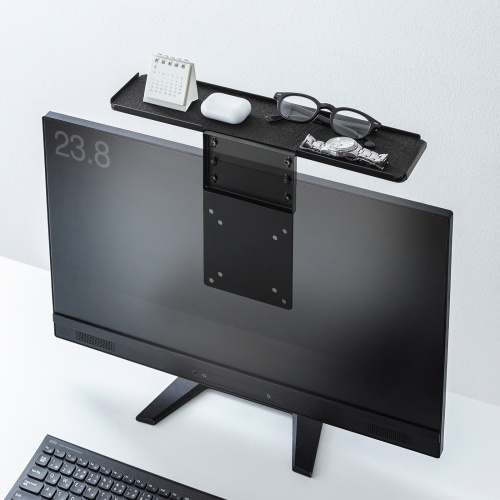

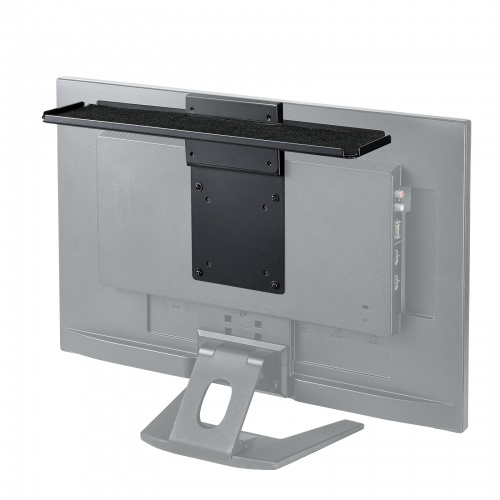

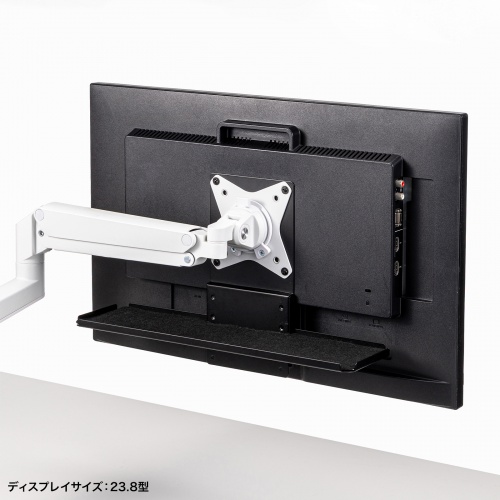

トレイをVESA穴より上側へ付ける構成と、下側へ付ける構成があります。説明書では取り付けプレートの向きを変えて組みます。下側に置く場合は、モニターのスタンドと干渉すると設置できないため、スタンドの脚や首の位置を測って選びます。

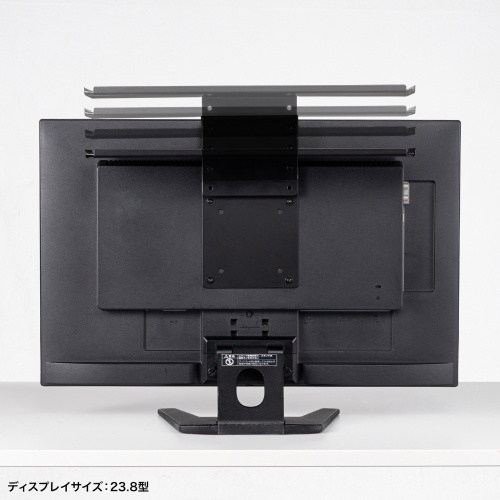

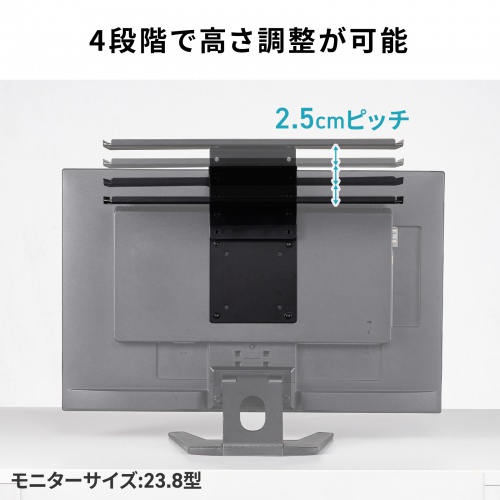

トレイの高さは4段階、25mmピッチで設定できます。高さを変えて背面の突起物を避けられる構造ですが、どの段でもポートやスタンドに当たる場合まで取り付けられるとは説明できません。工具を使う固定式なので、載せたまま自由に上下する昇降棚として扱いません。

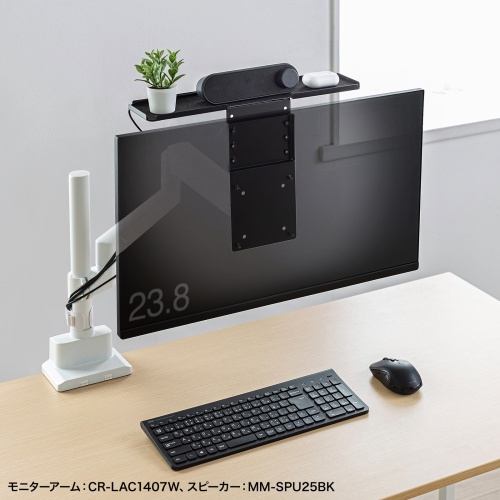

上側なら画面上端との関係、下側なら机やスタンドとの関係を確認します。収納機器のケーブルが届くか、コネクタの抜き差しをする空間が残るかも位置決めの条件です。メーカー写真のモニターは使用例で、同じ画面インチ数だけでは適合の根拠になりません。

内寸397×97mm・総重量5kg。プラグと配線まで含めて収納を考える

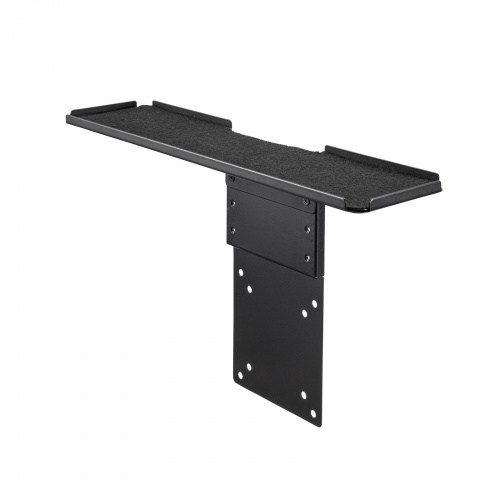

収納面の有効内寸は幅397×奥行97mmです。電源タップや小型機器の本体だけでなく、差したプラグや曲がるケーブルを含めて置き場所を考えます。奥行97mmに本体が収まることと、すべての配線が壁に当たらず使えることは別です。

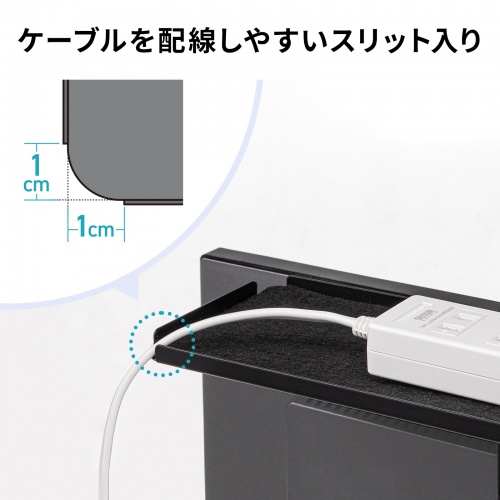

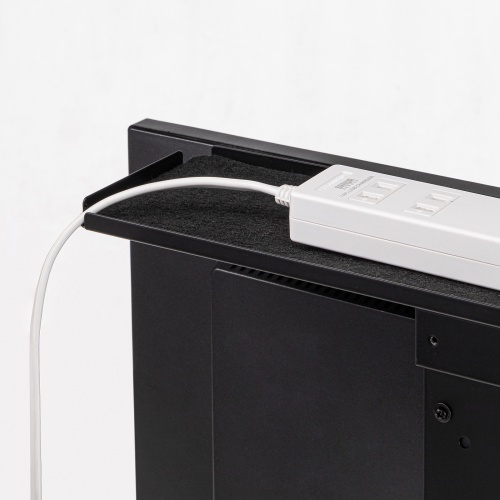

角にはケーブル用のスリットがあり、メーカー図は約1×1cmの寸法を示しています。これはすべてのプラグが通過できるという保証ではありません。ケーブル径と経路、コネクタを扱える場所を確認します。収納機器とモニターの通気を妨げないかも、各機器の案内で確認してください。

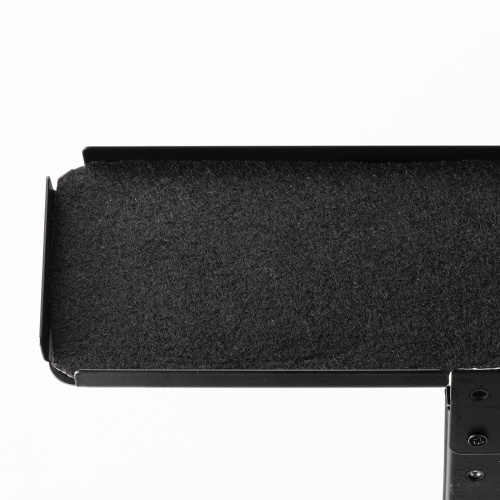

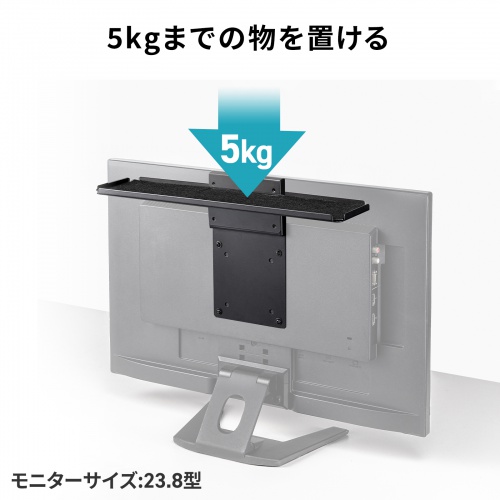

トレイに載せる物の総重量は5kgまでです。この5kgをモニター本体の最大重量として読み替えません。付属フェルトシートは傷防止用で、機器を固定するベルトや落下防止具として案内されているものではありません。

ツグ 質問

5kg以内の物なら、載せたままモニターを持ち運べますか？

ポート 回答

説明書は機器を載せたままディスプレイを運ばないよう案内しています。耐荷重内で置くことと、載せた状態で持ち運べることは別です。

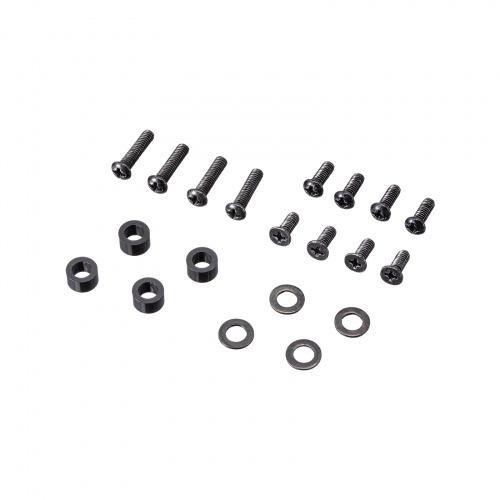

M4ボルトは10mmと16mm。取り付け部の厚みと穴の深さで選ぶ

説明書は、ボルト長を選ぶ際にプレート約3mm、ワッシャー約1mm、アームのブラケットの厚みを加味するよう案内しています。モニターの取り付け部が凹んでいる場合はスペーサーを使う図もあります。スペーサー使用の有無で必要な長さは変わるため、付属の長い方を一律に選ぶ説明はできません。

長すぎて最後まで締まらない状態と、短すぎて少ししかねじ込めていない状態は、どちらも説明書で不適切な例として示されています。モニターの説明書で適切なネジ寸法・穴の深さを確認し、付属品が合わなければ適切な市販ボルトを別途用意する必要があります。

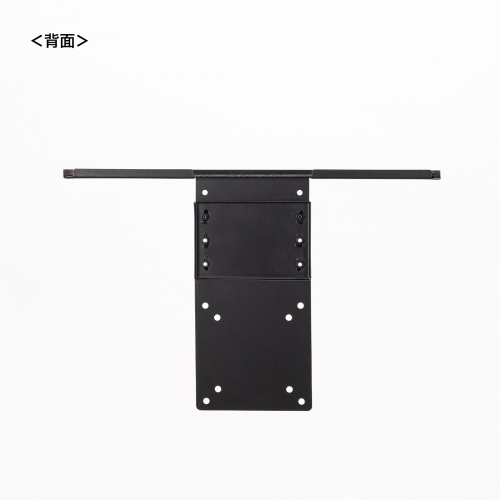

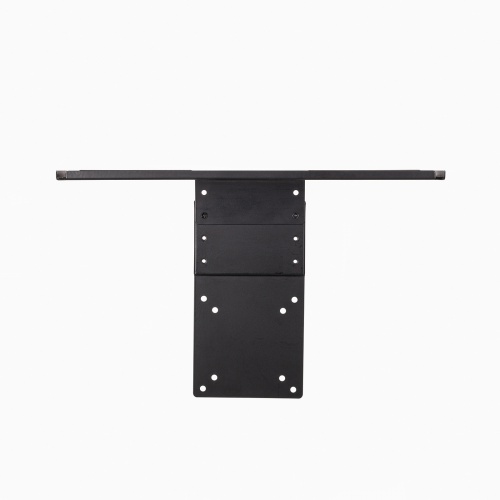

取り付けプレートはモニター側へ4本で固定し、トレイは組立用Aボルトで固定します。説明書の手順は上下の取り付け方向で異なるため、先に方向を決めて図を読み、最後に確実に固定されているか確認します。毛布等で画面を保護する図もありますが、モニター本体の扱い方はその機器の説明に従ってください。

機器・アームは別。取り付け条件を確認して注文する

本体はスチール製で、エポキシ樹脂粉体塗装を施したブラックの組立式です。モニター、アーム、電源タップ、収納する小物は含みません。説明書は振動のある場所への設置を避けるよう案内しており、収納したままの運搬も認めていません。

メーカー標準価格は税込4,290円、JANは4969887627280です。販売先で型番MR-VESA17と付属ボルト類、実売価格・送料を確認します。VESA穴が使えて、収納物と配線が収まり、モニターやアームの荷重条件も満たせる場合に検討できます。

本文は公式商品仕様、2026年7月2日の発表、2ページの組立説明書を基にした資料整理です。掲載写真はメーカーの使用例で、当サイトで組立・荷重・放熱を検証した実機レビューではありません。

購入前の確認

参照した公式情報

• メーカー公式仕様・対応VESA
• メーカー発売発表（2026年7月2日）
• 公式組立説明書（2ページ）
• 画像利用条件

資料確認：2026年10月19日。
